BƠM LY TÂM - KHỚP NỐI THUỶ LỰC CHO BƠM CẤP NƯỚC (BFP)

Vai Trò Của Khớp nối Thủy Lực Cho Máy Bơm Ly Tâm

Trong thời điểm mà hiện tượng ấm lên toàn cầu đang trở thành một vấn đề nghiêm trọng đòi hỏi nỗ lực của chúng ta để giảm lượng khí thải CO2, các nhà máy công nghiệp khác nhau đang phải đối mặt với thách thức làm thế nào để giảm mức tiêu thụ năng lượng hoạt động của máy móc, thiết bị. Do bản thân việc giảm chi phí điện năng vận hành là một vấn đề quan trọng theo quan điểm của ban lãnh đạo các doanh nghiệp, nên các nhà máy này bắt buộc phải nâng cao hiệu quả hoạt động. Là một giải pháp cho những vấn đề này, việc kiểm soát tốc độ quay của máy móc tuabin trở nên phổ biến, và hiện nay, nhiều nhà máy sử dụng khớp nối thuỷ lực. Trong bài này, chúng tôi giải thích nguyên lý hoạt động của khớp nối thuỷ lực và cấu trúc cũng như tính năng của khớp nối thuỷ lực cho máy bơm ly tâm cấp nước lò hơi điều khiển động cơ điện như một ví dụ về khớp nối thuỷ lực công suất lớn, tốc độ cao được sử dụng cho máy bơm áp suất cao.

1. Giới thiệu chung

Với sự gia tăng chi phí nhiên liệu gây ra bởi cuộc khủng hoảng dầu mỏ những năm 1970, các doanh nghiệp buộc phải cải thiện hiệu quả hoạt động tại các nhà máy của họ, đây là một trong những thách thức quan trọng mà họ phải giải quyết. Như một giải pháp cho thách thức này, ngày càng có nhiều nhà máy bắt đầu kiểm soát tốc độ quay của các Bơm nước cấp, dẫn đến việc sử dụng các khớp nối thuỷ lực ngày càng tăng. Ngoài ra, những năm gần đây đã chứng kiến những nỗ lực chống lại sự nóng lên toàn cầu, đòi hỏi các doanh nghiệp phải giảm lượng khí thải CO2. Trong hoàn cảnh đó, các doanh nghiệp trong nhiều lĩnh vực đang bắt đầu áp dụng các khớp nối thuỷ lực vào máy móc, tuabin.

2. Tổng quan về Khớp nối thuỷ lực - Bơm ly tâm

Khớp nối thuỷ lực là một bộ điều khiển tốc độ quay được đặt giữa thiết bị dẫn động (chẳng hạn như động cơ) và máy dẫn động (chẳng hạn như các thiết bị quay) để thay đổi tốc độ quay đầu ra trong khi giữ tốc độ quay đầu vào không đổi.

Các tính năng chính của khớp nối thuỷ lực là chúng có khả năng:

（1） Giảm tiêu thụ điện năng bằng cách điều khiển tốc độ quay đầu ra theo tải của nhà máy;

（2） Giảm chấn động cho người lái và máy được dẫn động vì chúng truyền lực qua dầu

（3） Không cần thiết kế trình điều khiển đặc biệt hoặc thiết bị điện ngay cả đối với thiết bị quay có mômen quán tính lớn. Bởi vì chúng cho phép khởi động mà hầu như không có tải trọng nào tác dụng lên nó.

Cấu Trúc Cơ Bản Của Khớp Nối Thủy Lực Với Bơm Ly Tâm

Một khớp nối thuỷ lực về cơ bản bao gồm hai thành phần: một bánh công tác và bánh đà. Bánh công tác (impeller) được ghép với trục truyền động. Bánh đà được nối với trục dẫn động và còn được gọi là cánh tuabin.

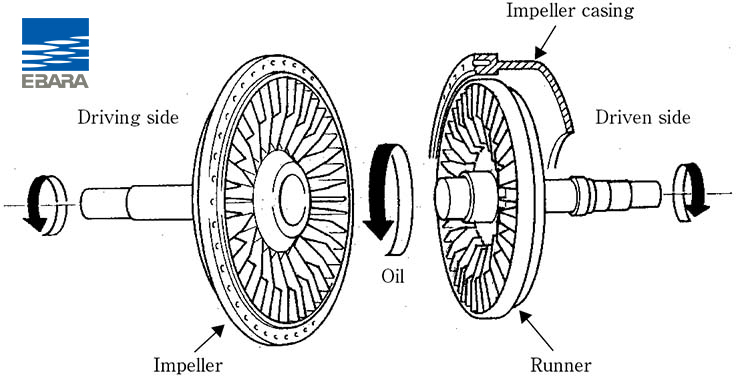

Như hình dưới cho thấy, bánh công tác và bánh đà là các bánh xe có các lá cánh thẳng được bố trí hướng tâm, quay mặt vào nhau và cung cấp một vỏ bánh công tác để chứa dầu bên trong.

Nguyên lý hoạt động của khớp nối thủy lực - Bơm ly tâm

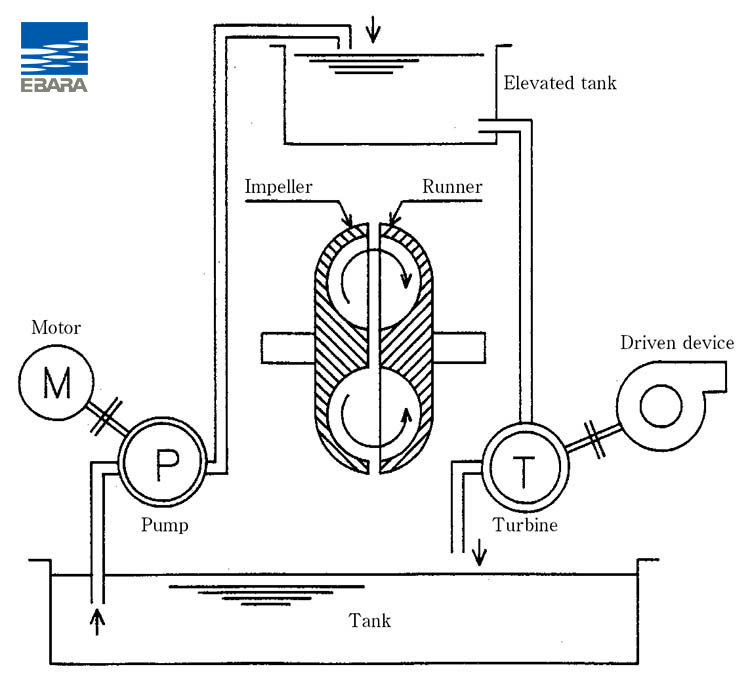

Một khớp nối thuỷ lực chuyển đổi công suất từ trục truyền động thành năng lượng vận tốc của dầu. Và sử dụng năng lượng này để truyền công suất đến trục dẫn động; như hình 2 cho thấy. Nó có thể được coi là sự kết hợp của một máy bơm và một tuabin được đặt trong một hộp dầu một cách hiệu quả. Khi trục truyền động quay, bánh công tác hoạt động như một máy bơm, tạo lực ly tâm cho dầu bên trong nó. Với năng lượng vận tốc này, dầu chảy vào con chạy hoạt động như một tuabin, truyền công suất quay cho bánh đà. Dòng dầu từ bánh công tác vào bánh đà yêu cầu sự khác biệt về tốc độ quay (trượt) giữa bánh công tác và bánh đà. Vì lý do này, tốc độ quay đầu ra phải thấp hơn một chút so với tốc độ quay đầu vào.

Nguyên lý điều chỉnh tốc độ

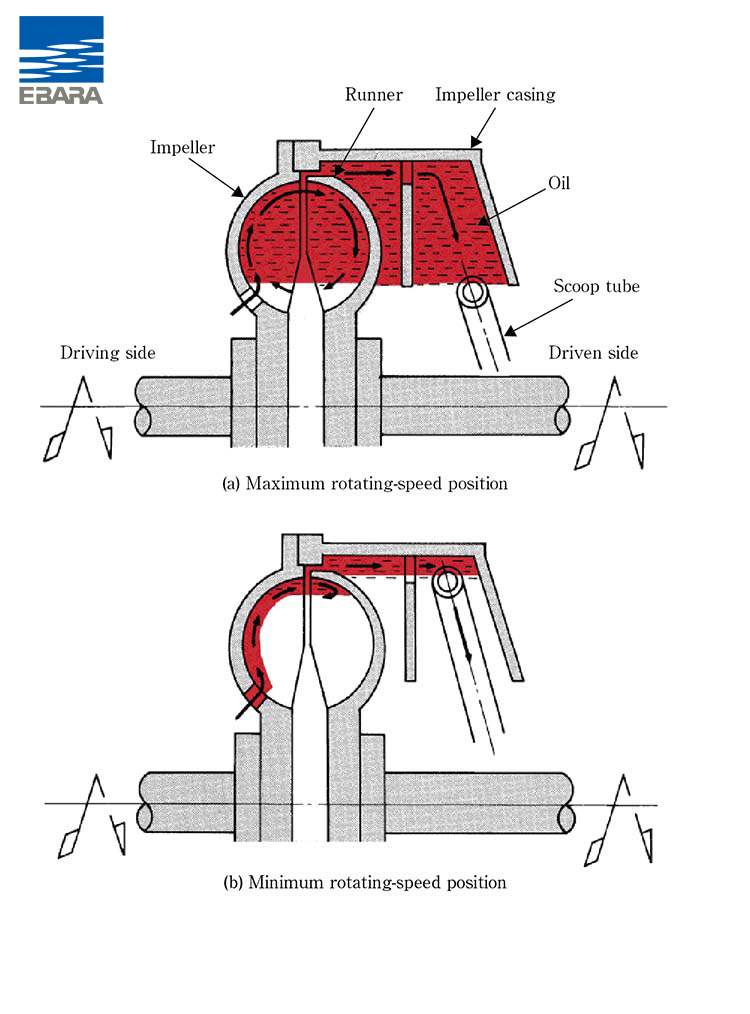

Như đã mô tả ở trên, khớp nối thuỷ lực sử dụng năng lượng vận tốc của dầu để truyền công suất. Với sự gia tăng lưu lượng dầu từ bánh công tác đến bánh đà, công suất được truyền tăng lên, dẫn đến tốc độ quay đầu ra cao hơn. Mặt khác, khi lưu lượng dầu giảm, công suất truyền tới bánh đà giảm, dẫn đến tốc độ quay đầu ra thấp hơn. Lượng dầu chảy từ bánh công tác đến bánh đà được xác định bởi lượng dầu đổ đầy bên trong khớp nối. Như hình 3 cho thấy, một khớp nối chất lỏng, hoạt động ở tốc độ quay đầu ra nhất định, điều khiển tốc độ quay đầu ra bằng cách lấy một lượng dầu nhất định bên trong khớp nối bằng cách sử dụng một ống xúc để điều chỉnh lượng dầu.

Khi ống điều chỉnh ở vị trí gần tâm trục rôto nhất, tốc độ quay của đầu ra đạt cực đại và khi ống chuyển động về phía vành, tốc độ giảm.
