KHỚP NỐI THUỶ LỰC DÙNG CHO BƠM CẤP (BFP) NHÀ MÁY ĐIỆN

26/08/2022

Tiếp nối bài viết trước về nguyên lý cơ bản của Khớp nối thuỷ lực, bài viết này sẽ đi sâu hơn về cấu trúc, cơ chế điều khiển và hệ thống phụ trợ cho khớp nối thuỷ lực – Bơm ly tâm cấp nước nhà máy điện (Boiler Feed Pump- BFC).



3. Cấu Trúc Khớp Nối Thuỷ Lực

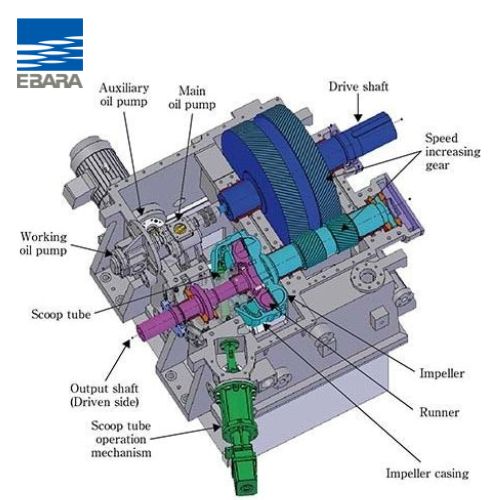

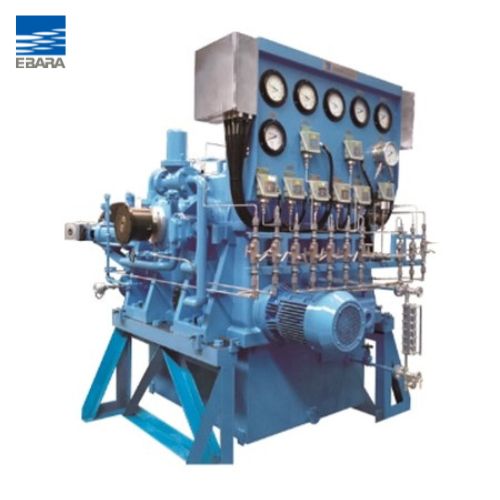

Hình dưới cho thấy cấu trúc và hình ảnh bên ngoài tương ứng của khớp nối thuỷ lực tốc độ cao, công suất lớn (model GCH) được sử dụng để dẫn động máy bơm cấp nước nồi hơi dẫn động bằng động cơ điện trong các nhà máy nhiệt điện

khớp nối thủy lựckhớp nối thủy lực

[1] Bánh răng tăng tốc

Bơm cấp nước nồi hơi yêu cầu tốc độ quay nhanh hơn động cơ, do đó, một bánh răng tăng tốc được đặt bên trong thân khớp nối. Với bề mặt răng được làm sạch bằng cacbon và mài mịn, bánh răng được thiết kế để cung cấp đủ khả năng chịu tải cũng như độ bền. Đối với một ứng dụng yêu cầu công suất lớn hơn, một bánh răng xoắn kép sẽ được sử dụng.

[2] Bánh công tác và bánh đà

Bánh công tác và bánh đà là các bộ phận truyền công suất, được lắp đặt trên trục tốc độ cao do đó được thiết kế nhỏ hơn và nhẹ hơn. Vì chúng được sử dụng ở tốc độ quay cao và truyền công suất lớn do đó thường được chế tạo bằng thép rèn để có độ tin cậy cao.

[3] Vòng bi

Khớp nối thuỷ lực sử dụng các ổ trục thủy động được bôi trơn cưỡng bức vì chúng chịu tải trọng gây ra bởi phản lực của các bánh răng và tải trọng lực đẩy do bánh công tác và bánh đà khi khớp nối hoạt động ở tốc độ quay cao.

[4] Ống điều chỉnh mức dầu

Hoạt động với tốc độ quay của đầu ra vô cấp, khớp nối thuỷ lực dùng cho bơm cấp nước lò hơi  được cung cấp cùng với một ống điều chỉnh mức dầu.

Ống điều chỉnh được sử dụng để điều chỉnh lượng dầu lưu thông với tốc độ cao nên đầu ống được làm bằng hợp kim đặc biệt để tăng khả năng chống xói mòn cao hơn.

[5] Máy bơm dầu

Khớp nối thuỷ lực được cung cấp cùng với ba bơm dầu: bơm dầu chính và phụ để bôi trơn các ổ trục và bơm dầu làm việc để cung cấp dầu cho khớp nối. Các máy bơm dầu chính và bơm cấp dầu được khóa liên động với trục truyền động, máy bơm dầu phụ được dẫn động bởi một động cơ nhỏ. Chúng đều là bơm bánh răng, giúp cung cấp dầu một cách ổn định.

4. Cơ Chế Hoạt Động Của Ống Điều Chỉnh

Cơ chế vận hành của ống điều chỉnh là một cơ chế Servo điện thuỷ lực - một trong những công nghệ độc quyền của EBARA được sử dụng để đạt được một hệ thống nhỏ gọn có độ tin cậy cao

Nguyên tắc hoạt động của cơ cấu servo điện - thủy lực được mô tả dưới đây.

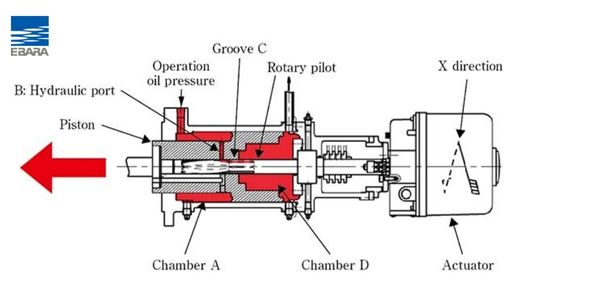

Cơ chế giảm tốc độ của khớp nối thủy lực (Hình dưới)

Khi bộ truyền động quay theo phương X, các buồng nén A và D trở nên thông với nhau qua rãnh C cắt trên bộ truyền động quay, làm tăng áp suất trong buồng D. Vì pittông trong buồng D nhận áp suất với diện tích xấp xỉ hai lần diện tích trong buồng A, pít-tông chuyển động sang trái trong hình. Với chuyển động của pít-tông này, ống điều chỉnh cùng với pít-tông di chuyển về phía vành của rôto làm giảm tốc độ quay đầu ra.

khớp nối thủy lực

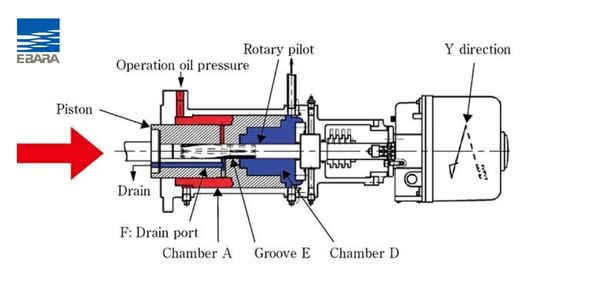

Cơ chế tăng tốc độ (Hình dưới)

Khi bộ truyền động quay theo hướng Y, buồng D sẽ được nối với cổng thoát nước qua rãnh E được cắt trên bộ dẫn động quay, làm giảm áp suất trong buồng D.

Vì buồng A được điều áp liên tục nên piston chuyển động sang phải trong hình vẽ; ống điều chỉnh, cùng với pít-tông, di chuyển về phía tâm trục làm tăng tốc độ quay đầu ra.

khớp nối thủy lực

5. Hệ Thống Cấp Dầu Làm Việc Của Khớp Nối Thủy Lực

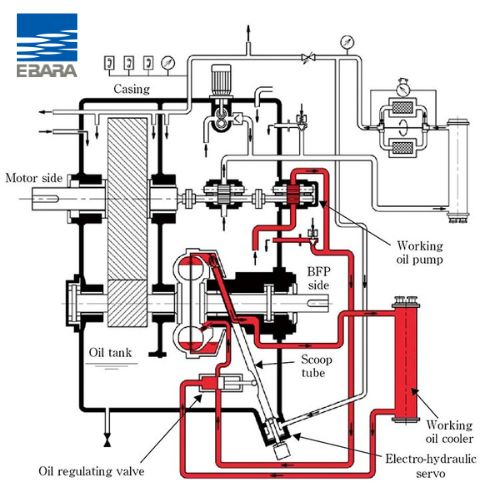

Dầu đến khớp nối được cung cấp bởi bơm dầu làm việc được khóa liên động với trục truyền động. Như hình dưới cho thấy, hệ thống dầu làm việc tạo thành một hệ thống tuần hoàn kín, giảm kích thước thùng dầu cũng như cải thiện khả năng đáp ứng khi tăng tốc độ. Ngoài ra, van điều tiết dầu điều chỉnh lượng dầu làm việc cung cấp cho khớp nối theo vị trí ống điều chỉnh, giúp nâng cao hiệu quả vận hành cũng như kiểm soát tốc độ quay ổn định.

khớp nối thủy lực

6. Hệ Thống Dầu Bôi Trơn

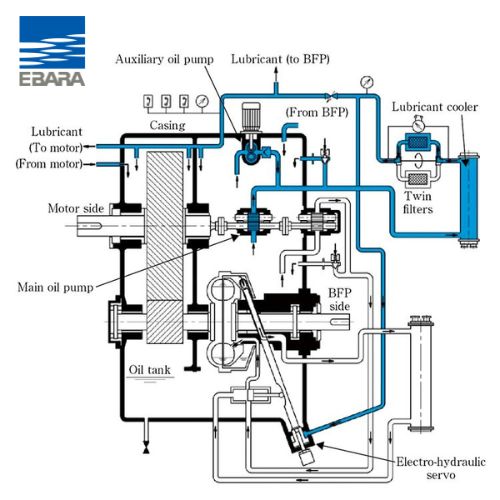

Như hình dưới cho thấy, máy bơm dầu chính được khóa liên động với trục truyền động, bôi trơn các ổ trục. Trong quá trình khởi động, tắt máy và các trường hợp khẩn cấp, bơm dầu phụ dẫn động bằng động cơ sẽ bôi trơn các ổ trục. Hệ thống dầu bôi trơn này cũng bôi trơn các ổ trục của bơm cấp lò hơi và động cơ chính, loại bỏ nhu cầu lắp đặt hệ thống dầu bôi trơn riêng biệt.

khớp nối thủy lực

7. Xu Hướng Của Khớp Nối Thuỷ Lực - Kết Luận

Hình dưới cho thấy những thay đổi trong công suất truyền danh định của các khớp nối thuỷ lực dùng cho máy bơm cấp lò hơi chạy bằng động cơ. Với sự gia tăng công suất và áp suất của các máy bơm cấp lò hơi, công suất truyền tải định mức đã tăng lên qua từng năm và xu hướng này dự kiến sẽ tiếp tục.

Đồng thời, việc gia tăng xây dựng các nhà máy điện cho các nhà sản xuất điện độc lập (IPP) đã tạo ra nhu cầu về các khớp nối chất lỏng có công suất nhỏ hơn.

Trong bài viết này đề cấp đến khớp nối thuỷ lực cho các máy bơm cấp lò hơi chạy bằng động cơ được sử dụng trong nhà máy nhiệt điện. Bên cạnh đó, khớp nối chất lỏng được sử dụng trong nhiều nhà máy để điều khiển tốc độ quay của các máy turbo khác, giúp nhà máy nâng cao hiệu quả hoạt động. Trong tương lai, các cải tiến hơn nữa và mở rộng phạm vi ứng dụng sẽ được yêu cầu để giúp giảm tải môi trường và nâng cao năng suất.
